民興電纜故障定位的一些技巧

    在利用回波法進行電纜故障定位時， 有時通過轉移故障相，接線方式，往往會將復雜的故障轉變?yōu)楹唵蔚墓收希焖俅_定故障位置，為現場線路的搶修贏得時間，這對于供電使用部門意義重大。

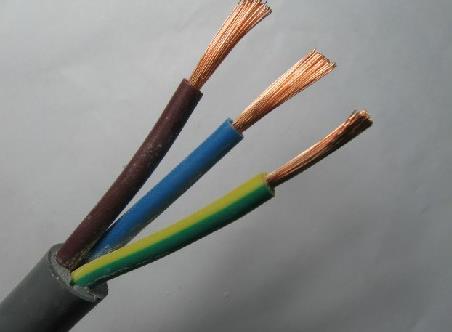

低壓電力電纜一般為多芯電纜，敷設后連續使用中出現故障后，一般都呈現兩芯及多芯相間或相對地短路故障。有時在檢測到某一芯采集到的故障波形不理想時，可考慮將接線轉換到其他故障線芯上進行故障波形檢測，往往會出現意想不到的效果，采集和檢測到的波形，會變得比較典型和規則，于是就能很快確定電纜故障點的具體位置。

   長期的電纜客戶現場測量過程中發現，小截面銅芯直埋電力電纜(35mm2及以下)及鋁芯電纜發生故障后，可能同時伴隨短路及斷線故障，現場檢測時，根據各故障芯故障性質的不同將短路故障轉換為斷線故障測量，往往會事事半功倍。

   對于內襯層采用擠包鎧裝的中壓直埋電力電纜，故障原因大多為外部機械損傷所致，在絕緣線芯發生故障的同時，內襯層可能已經破損。在遇到電纜絕緣故障比較特殊，利用*電纜故障儀采集波形困難時?？煽紤]利用聲測法，將高壓脈沖直接施加在電纜的鋼帶和銅屏蔽層之間，往往會很快定點。

在現場測量過程，在利用聲測法進行低壓電纜故障定點時，將高壓線和地線接在壞相與金屬屏蔽或鎧裝之間時，由于二者絕緣電阻呈現低阻金屬性連接狀態，聲音很小，無法利用探頭進行偵聽定點，效果不理想。通過多次現場實際聽側，發現將放電球隙之間的距離適當加大，同時將高壓和接地線改接在發生故障的兩相之間，往往放電聲會變大，很快確定故障點。

電纜故障點快速精確定位的方法

電纜故障點精確定位的方法，其中故障電纜的總長度為已知數據，其特征在于，包括如下步驟：去除故障電纜上的負載，將兩端線芯分開,?并懸空，以所述故障電纜其中一端的位置作為檢測點;用數字式絕緣電阻測試儀測量所述分開的各線芯間，以及各線芯與屏蔽鋼帶間絕緣電阻，從而確定故障線芯，即所在故障的線芯;然后再測量故障線芯間以及各故障線芯與屏蔽鋼帶間的直流電阻;測得的直流電阻均小于或等于1?kΩ的，采用電纜故障定位電橋和波反射電纜故障定位儀分別測量任一故障線芯來確定故障點與檢測點之間的電纜長度值，從而確定故障點位置;兩裝置測出的故障點位置相差大于容差距離的，此時以波反射電纜故障定位儀的測試結果為準，相差小于或等于容差距離的，將兩裝置測出的故障點位置之間的范圍確定為故障點范圍;測得的直流電阻均大于1kΩ的，使用波反射電纜故障定位儀測量任一故障線芯來確定故障點與檢測點之間的電纜長度值，從而確定故障點位置，并以此故障點位置為圓心，容差距離為半徑，確定故障點范圍;測得的的直流電阻大小不一的，使用波反射電纜故障定位儀測量任一故障電芯來確定故障點與檢測點之間的電纜長度值，從而確定故障點位置，并以此故障點位置為圓心，容差距離為半徑，確定故障點范圍;上述容差距離均為5m;c)用電纜故障定位電源在檢測點位置對故障線芯間或故障線芯與鋼帶間施加脈沖電壓;在步驟b)中確定的故障點范圍內根據聲音判斷尋找故障點準確位置或者使用電纜故障定點儀，在步驟b)中確定的故障點范圍內，用聲磁同步法，查找電纜故障點準確位置。
